Reihen- und Parallelschaltungen¶

Im folgenden wird behandelt, welche Auswirkungen sich durch eine Reihen- oder Parallelschaltung mehrerer Widerstände, Stromquellen oder Kondensatoren ergeben.

Reihen- und Parallelschaltung von Widerständen¶

In (fast) jedem Stromkreis befinden sich mehrere Verbraucher, likewise elektrische Widerstände. Wie diese in ihrer Gesamtheit wirken, hängt davon ab, ob sie parallel oder in Reihe geschaltet sind.

Reihenschaltung von Widerständen

Bei einer Reihenschaltung von n Widerständen ist der Gesamtwiderstand R_{\mathrm{ges}} gleich der Summe der Einzelwiderstände R_1,\; R_2,\; \ldots,\; R_{\mathrm{n}}:

(1)¶ R_{\mathrm{ges}} &= R_1 + R_2 + \ldots + R_{\mathrm{n}} \\ &= \sum_{i=1}^{n} R _{\mathrm{i}}

Werden beispielsweise drei Widerstände der Größe R = \unit[100]{\Omega } in Reihe geschaltet, so wirken sie zusammen wie ein Widerstand der Größe R_{\mathrm{ges}} = \unit[100]{\Omega} + \unit[100]{\Omega} + \unit[100]{\Omega} = \unit[300]{\Omega}.

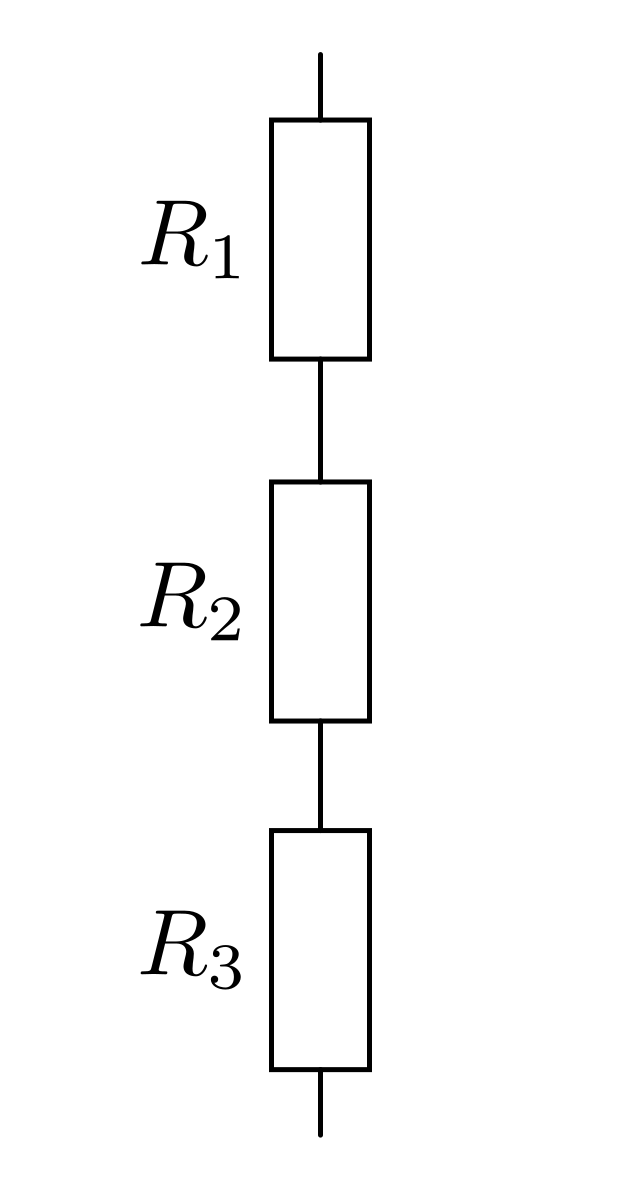

fig-reihenschaltung-von-widerstaenden

Reihenschaltung von drei Widerständen.

Die an einer Reihenschaltung anliegende Gesamtspannung U_{\mathrm{ges}} teilt sich gemäß der Maschenregel in n Teilspannungen U_1,\; U_2,\; \ldots auf. Dabei ist dice Gesamtspannung gleich der Summe der einzelnen Teilspannungen:

(ii)¶ U_{\mathrm{ges}} &= U_1 + U_2 + \ldots + U_{\mathrm{n}} \\ &= \sum_{i=1}^{n} U_{\mathrm{i}}

Die Stromstärke I_{\mathrm{ges}}, die mehrere in Reihe geschaltete Widerstände durchfließt, ist an allen Stellen der Reihenschaltung gleich. Somit aureate:

(iii)¶ I_{\mathrm{ges}} = I_1 = I_2 = \ldots = I_{\mathrm{n}}

Diese Tatsache wird unter anderem zur Stromstärkemessung genutzt, indem ein Amperemeter an einer beliebigen Stelle in den zu untersuchenden (Teil-)Stromkreis als Reihenschaltung eingefügt wird.

Ist der Widerstandswert R eines Widerstands einer Reihenschaltung bekannt, kann mit Hilfe der obigen Formeln und des Ohmschen Gesetzes auf die am Widerstand anliegende Spannung U beziehungsweise auf die durch den Widerstand fließende Stromstärke I geschlossen werden:

U = R \cdot I_{\mathrm{ges}} \quad ; \quad I = I_{\mathrm{ges}} = \frac{U _{\mathrm{ges}}}{R_{\mathrm{ges}}}

Parallelschaltung von Widerständen

Bei einer Parallelschaltung von n Widerständen addieren sich dice Kehrwerte der Einzelwiderstände R_1,\; R_2,\; \ldots zum Kehrwert des Gesamtwiderstandes R_{\mathrm{ges}} auf:

(4)¶ \frac{1}{R_{\mathrm{ges}}} &= \frac{1}{R_1} + \frac{1}{R_2} + \ldots + \frac{1}{R_{\mathrm{n}}} \\ &= \sum_{i=1}^{n} \frac{1}{R_{\mathrm{i}}}

Werden beispielsweise drei Widerstände der Größe R = \unit[100]{\Omega} parallel zueinander geschaltet, so ergibt sich für den Kehrwert des Gesamtwiderstands \frac{1}{R_{\mathrm{ges}}} = \unit[\frac{1}{100}]{\Omega} + \unit[\frac{1}{100}]{\Omega} + \unit[\frac{1}{100}]{\Omega} = \unit[\frac{3}{100} ]{\Omega }. Der Gesamtwiderstand beträgt somit R_{\mathrm{ges}} = \unit[\frac{100}{3}]{\Omega} \approx \unit[33,3]{\Omega}.

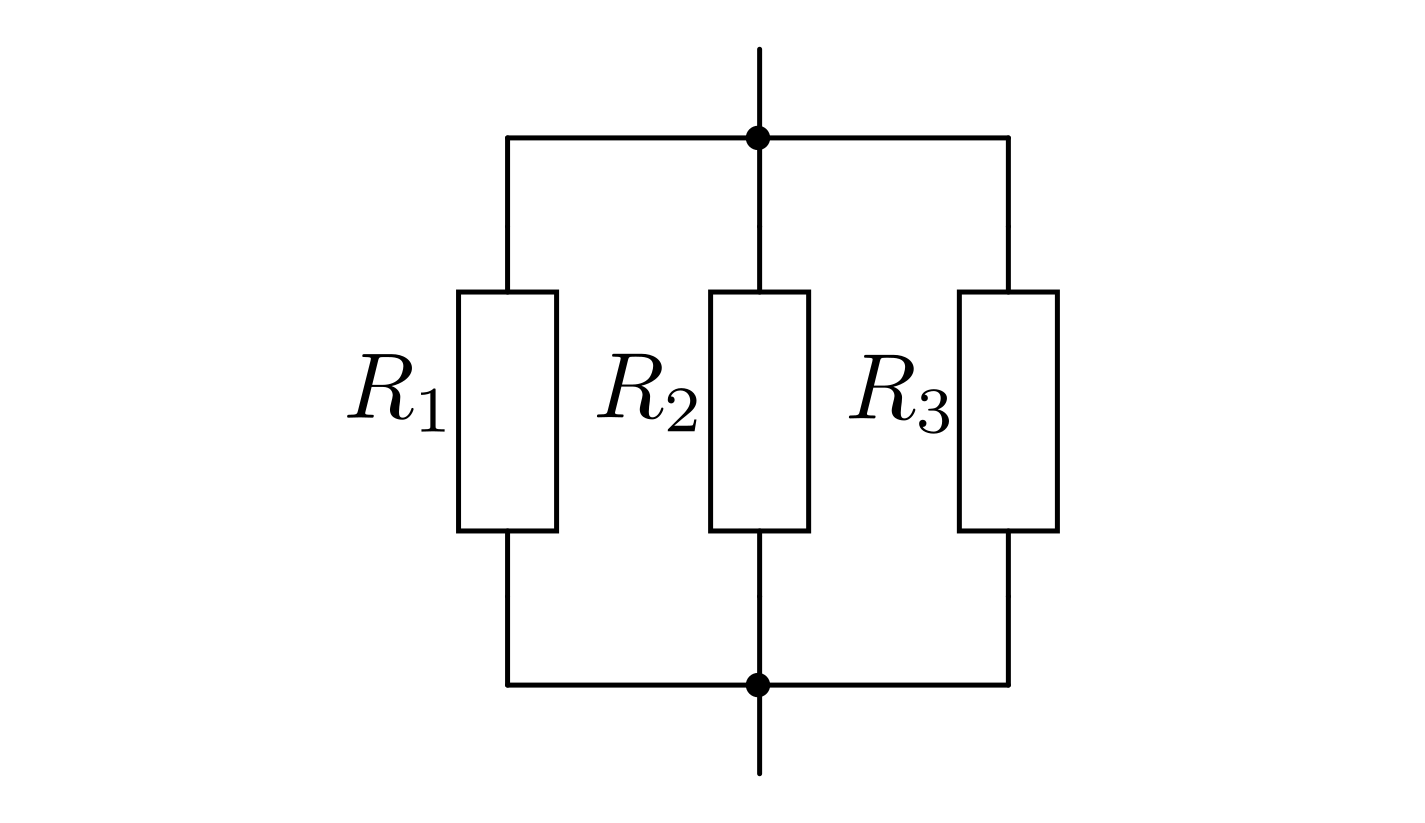

fig-parallelschaltung-von-widerstaenden

Parallel von drei Widerständen.

An allen n Widerständen einer Parallelschaltung liegt die gleiche Spannung an. Diese ist gleich der Gesamtspannung U_{\mathrm{ges}}:

(5)¶ U_{\mathrm{ges}} = U_1 = U_2 = \ldots = U_{\mathrm{n}}

Diese Tatsache wird unter anderm zur Spannungsmessung genutzt, indem ein Voltmeter parallel zum untersuchten (Teil-)Stromkreis beziehungsweise Bauteil geschalten wird.

Die Stromstärke I_{\mathrm{ges}} teilt sich bei einer Parallelschaltung gemäß der Knotenregel auf n Teilstromstärken auf:

(half dozen)¶ I_{\mathrm{ges}} &= I_1 + I_2 + \ldots + I_{\mathrm{n}} \\ &= \sum_{i=1}^{n} I_{\mathrm{i}}

Ist der Widerstandswert R eines Widerstands einer Parallelschaltung bekannt, kann wiederum mit Hilfe der obigen Formeln und des Ohmschen Gesetzes auf die am Widerstand anliegende Spannung U beziehungsweise auf die durch den Widerstand fließende Stromstärke I geschlossen werden:

U = U_{\mathrm{ges}} \quad ; \quad I = \frac{U_{\mathrm{ges}}}{R}

Reihen- und Parallelschaltung von Stromquellen¶

Um in einem Stromkreis eine höhere Spannung oder eine größere nutzbare Stromstärke herbeizuführen, können auch mehrere Stromquellen (z.B. Batterien, Akkumulatoren oder Solarzellen) in Reihe oder parallel zueinander geschalten werden.

Reihenschaltung von Stromquellen

Werden n Stromquellen in Reihe geschaltet, and so addieren sich ihre einzelnen Spannungswerte U_1,\; U_2,\; U_{\mathrm{n}} zu einer Gesamtspannung U_{\mathrm{ges}}:

U_{\mathrm{ges}} &= U_1 + U_2 + \ldots + U_{\mathrm{n}} \\ &= \sum_{i=1}^{n} U_{\mathrm{i}}

Diese Gleichung ist formal mit Gleichung (two) identisch. Der Unterschied liegt in der entgegengesetzten Wirkungsweise von Stromquellen und Widerständen:

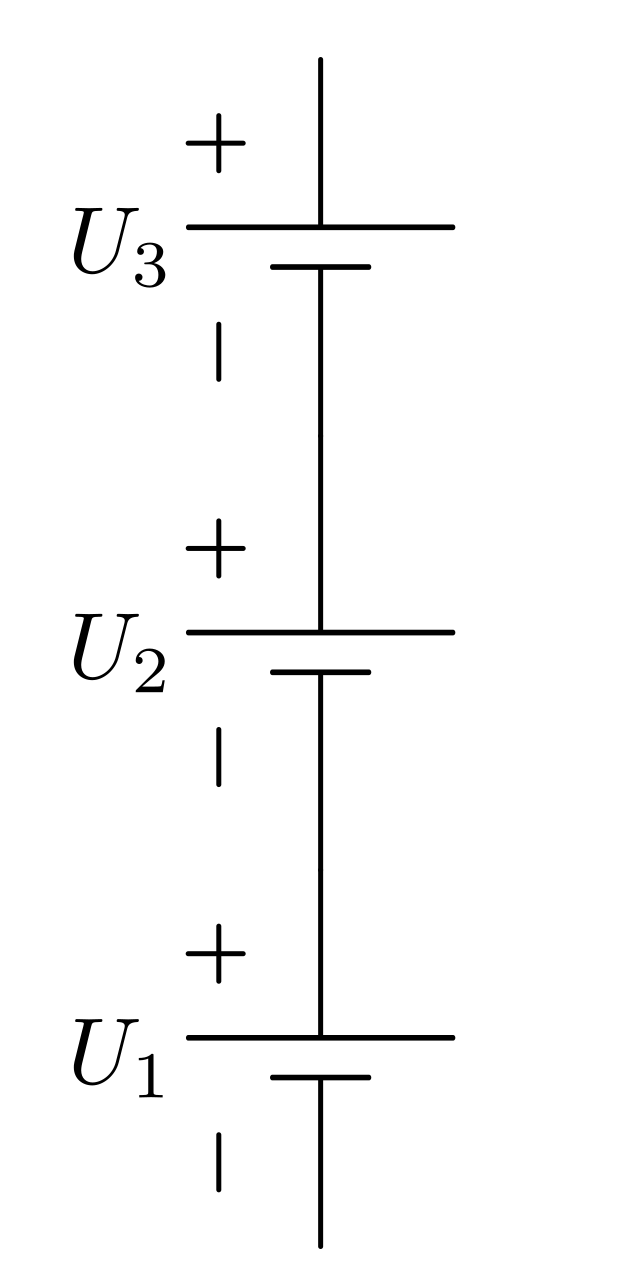

fig-reihenschaltung-von-stromquellen

Reihenschaltung von drei Stromquellen.

Schaltet human n gleichartige Stromquellen in Reihe, and so weist die resultierende Stromquelle eine n-fache Spannung auf.

Parallelschaltung von Stromquellen

Werden n Stromquellen parallel zueinander geschaltet, and so reduzieren sich die Teilstromstärken I_1,\; I_2,\; \ldots, die jede einzelne Stromquelle zur gesamten Stromstärke I_{\mathrm{ges}} beisteuert.

I_{\mathrm{ges}} &= I_1 + I_2 + \ldots + I_{\mathrm{n}} \\ &= \sum_{i=1}^{n} I_{\mathrm{i}}

Diese Gleichung ist formal mit Gleichung (6) identisch. An dieser Stelle hat sie zweierlei gleichsam gültige Wirkungen zur Folge:

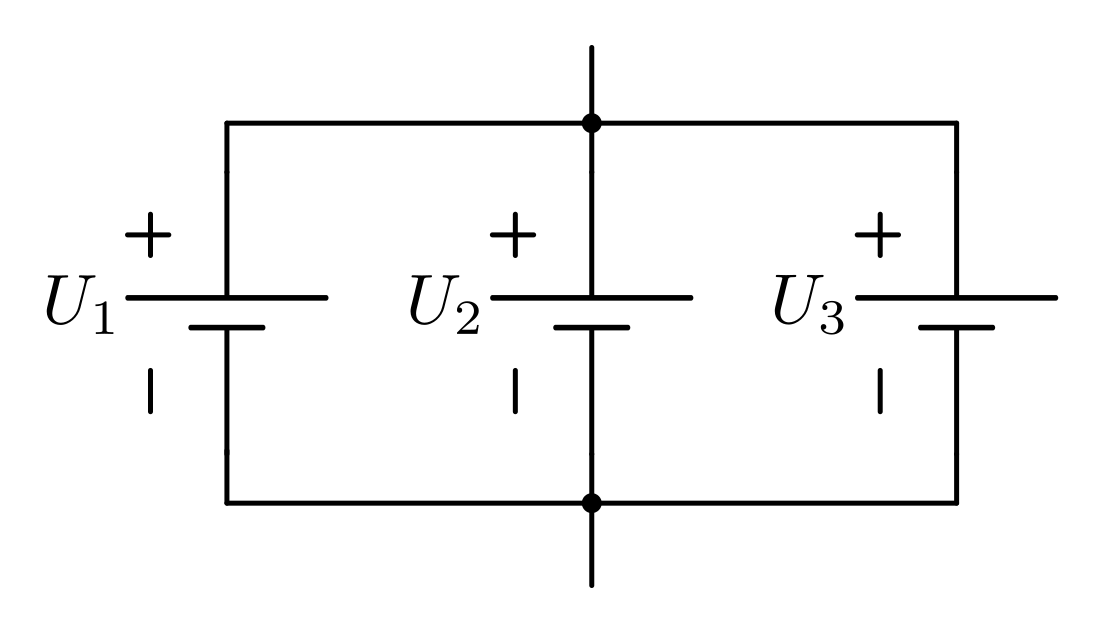

fig-parallelschaltung-von-stromquellen

Parallelschaltung von drei Stromquellen.

Bei einer Parallelschaltung von n gleichartigen Stromquellen wird die maximal mögliche Stromstärke um das n-fache erhöht beziehungsweise die einzelnen von den Stromquellen bereitgestellten (Teil-)Stromstärken um das \frac{1}{n}-fache reduziert.

Reihen- und Parallelschaltung von Kondensatoren¶

Kondensatoren gehören ebenfalls zu den häufig verwendeten elektronischen Bauteilen. Durch eine Reihen- oder Parallelschaltung mehrerer Kondensatoren lässt sich ihre charakteristische Größe, die Kapazität C, beeinflussen.

Reihenschaltung von Kondensatoren

Werden n Kondensatoren in Reihe geschaltet, so werden bei Anlegen der Spannung U alle mit der gleichen Stromstärke I auf eine Ladungsmenge Q aufgeladen.

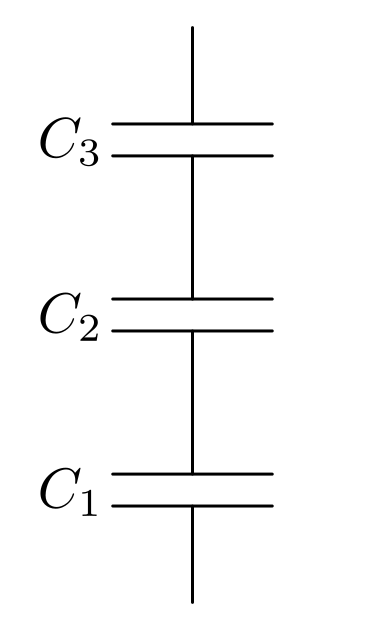

fig-reihenschaltung-von-kondensatoren

Reihenschaltung von drei Kondensatoren.

Wie bei Reihenschaltungen üblich, addieren sich dabei die an den einzelnen Kondensatoren abfallenden Teilspannungen U_{\mathrm{i}}, die sich mit Hilfe der allgemeinen Kondensator-Formel (Q = C \cdot U) als U_{\mathrm{i}} = Q / C_{\mathrm{i}} ausdrücken lassen:

U_{\mathrm{ges}} = \frac{Q}{C_1} + \frac{Q}{ C_2} + \ldots = \sum_{i=1}^{n} \frac{Q}{C_{\mathrm{i}}}

Um herauszufinden, wie mehrere Kondensatoren in ihrer Gesamtheit wirken, d.h. welche Gesamt-Kapazität C_{\mathrm{ges}} sich aus der Reihenschaltung der n einzelnen Kondensatoren C_{\mathrm{i}} ergibt, muss human being beide Seiten der obigen Gleichung durch die konstante Ladung Q teilen. Die linke Seite der Gleichung entspricht dann der Gesamtkapazität C_{\mathrm{ges}} = U_{\mathrm{ges}} / Q, die rechte Seite der Summe aller Kehrwerte der einzelnen Kondensatoren:

(7)¶ \frac{1}{C_{\mathrm{Ges}} } = \sum_{i=1}^{n} \frac{1}{C_{\mathrm{i}}}

Wird zu einem bestehenden Kondensator ein weiterer in Reihe geschaltet, so nimmt die Gesamtkapazität ab. Kondensatoren verhalten sich in einer Reihenschaltung somit ähnlich wie Widerstände in einer Parallelschaltung.

Parallelschaltung von Kondensatoren

Werden n Kondensatoren parallel zueinander geschaltet, and so liegt an allen die gleiche Spannung U an. Der Gesamtstrom I_{\mathrm{ges}} teilt sich in n Teilströme auf, wodurch die einzelnen Kondensatoren mit unterschiedlichen Ladungen Q_{\mathrm{i}} geladen werden.

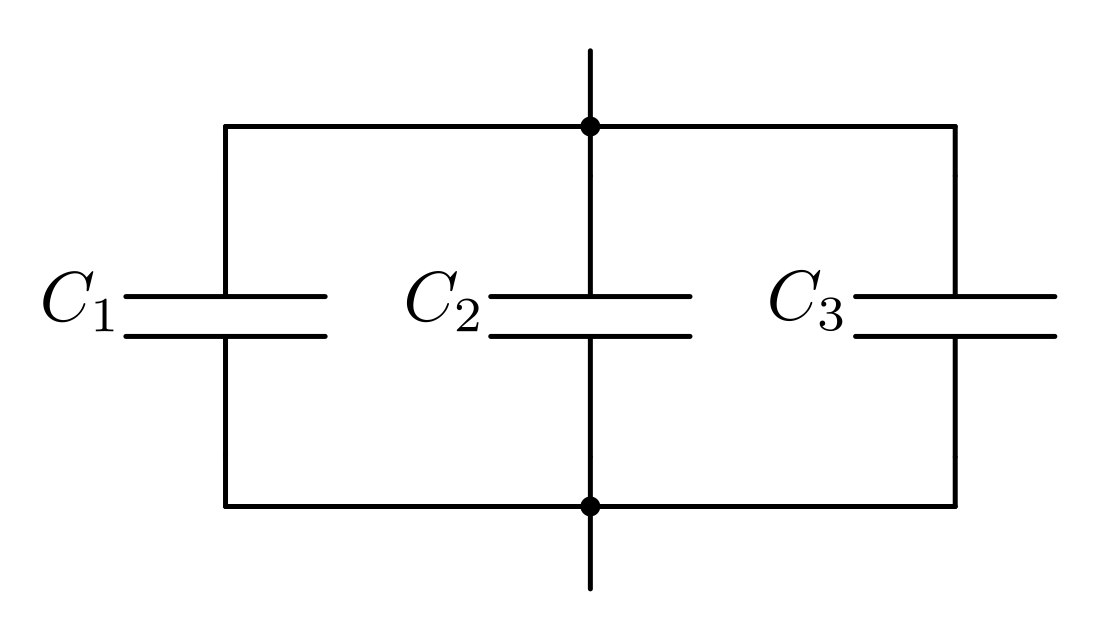

fig-parallelschaltung-von-kondensatoren

Parallelschaltung von drei Kondensatoren.

Mit Hilfe der allgemeinen Kondensator-Formel (Q = C \cdot U) lässt sich die Gesamt-Kapazität C_{\mathrm{ges}} direkt ausdrücken:

C_{\mathrm{ges}} = \frac{Q_{\mathrm{ges}}}{U} = \frac{Q_1}{U} + \ldots + \frac{Q_{\mathrm{n}}}{U} = \sum_{i=1}^{n} \frac{Q_{\mathrm{i}}}{U}

Dice einzelnen Quotienten Q_{\mathrm{i}} / U entsprechen dabei den einzelnen Kapazitäten C_{\mathrm{i}} der parallel zueinander geschalteten Kondensatoren. Somit golden:

(8)¶ C_{\mathrm{Ges}} = \sum_{i=1}^{n} C _{\mathrm{i}}

Eine Parallelschaltung zweier oder mehrerer Kondensatoren gleicht somit einem einzigen Kondensator mit einer entsprechend größeren Kapazität. Kondensatoren verhalten sich in einer Parallelschaltung somit ähnlich wie Widerstände in einer Reihenschaltung.

Stern-Dreieck-Umwandlung¶

Um in einem Stromkreis mit mehreren Widerständen die einzelnen auftretenden Stromstärken und Spannungen zu bestimmen, können diese schrittweise durch Ersatz-Widerstände für Reihen- und Parallelschaltungen von Widerständen ersetzt werden. Bisweilen können allerdings auch Schaltungen auftreten, bei denen eine solche Ersetzung nicht unmittelbar möglich ist. Eine solche Schaltung ist in der folgenden Abbildung beispielhaft gezeigt:

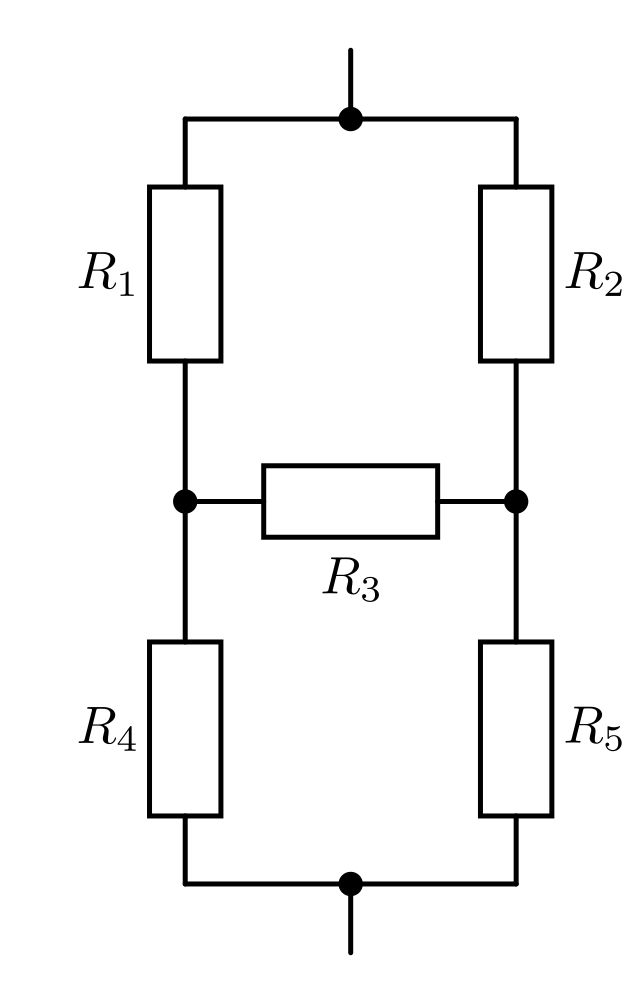

fig-stern-dreick-umwandlung-beispiel

Beispielschaltung für eine Dreieck-Stern-Umwandlung.

Bei der obigen Beispiel-Schaltung kann human beispielsweise nicht unmittelbar sagen, ob der Widerstand R_3 nun in Reihe oder parallel zu den übrigen Widerständen geschaltet ist. In so einem Fall ist es jedoch möglich, eine „dreieckige" Schaltung in eine „sternförmige" umzuwandeln:

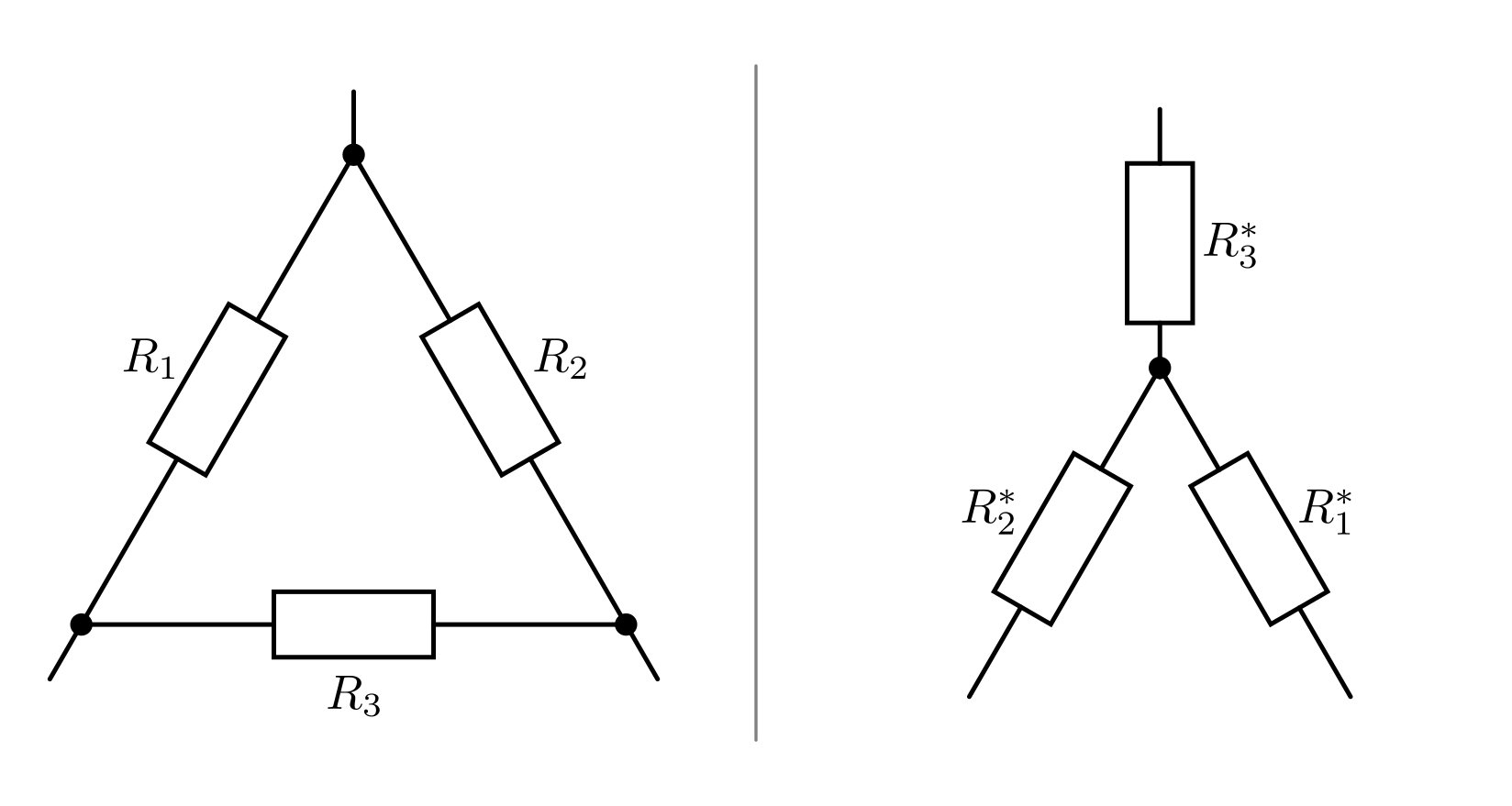

fig-stern-und-dreick-schaltung

Symbolhafte Darstellung einer Dreieck- und einer zugehörigen Stern-Schaltung.

Bei einer derartigen „Dreieck-Stern-Umwandlung" werden sowohl dice Anordnungen wie auch die Bezeichnungen der Widerstände geändert. Die Zuordnung geschieht dabei wie bei einem geometrischen Rechteck, bei dem beispielsweise die Dreieck-Seite c dem Punkt C gegenüberliegt.

  • Die Werte der durch eine Dreieck-Stern-Umwandlung resultierenden Widerstände können folgendermaßen berechnet werden:

    R_1^{*} &= \frac{R_2 \cdot R_3}{R_1 + R_2 + R_3} \\[4pt] R_2^{*} &= \frac{R_1 \cdot R_3}{R_1 + R_2 + R_3} \\[4pt] R_3^{*} &= \frac{R_1 \cdot R_2}{R_1 + R_2 + R_3}

    Dice resultierenden Widerstandswerte sind somit jeweils gleich dem Produkt der beiden anliegenden Widerstände, geteilt durch die Summe aller drei Widerstände.

  • Die Umwandlung kann bei Bedarf auch in der umgekehrten Richtung vorgenommen werden. Für dice Werte der durch eine Stern-Dreieck-Umwandlung resultierenden Widerstände gilt entsprechend:

R_1 &= R_2^{\,*} + R_3^{*} + \frac{R_2^{*} \cdot R_3^{*}}{R_1^{*}} \\[4pt] R_2 &= R_1^{\,*} + R_3^{*} + \frac{R_1^{*} \cdot R_3^{*}}{R_2^{*}} \\[4pt] R_3 &= R_1^{\,*} + R_2^{*} + \frac{R_1^{*} \cdot R_2^{*}}{R_3^{*}}

Beispiel:

Stern-Dreieck-Umwandlung bei Kondensatoren

Kondensatoren verhalten sich bei Reihen- beziehungsweise Parallelschaltungen genau umgekehrt wie Widerstände: Bei Parallelschaltungen addieren sich ihre Kapazitätswerte, bei Reihenschaltungen hingegen die Kehrwerte ihrer Kapazitäten.

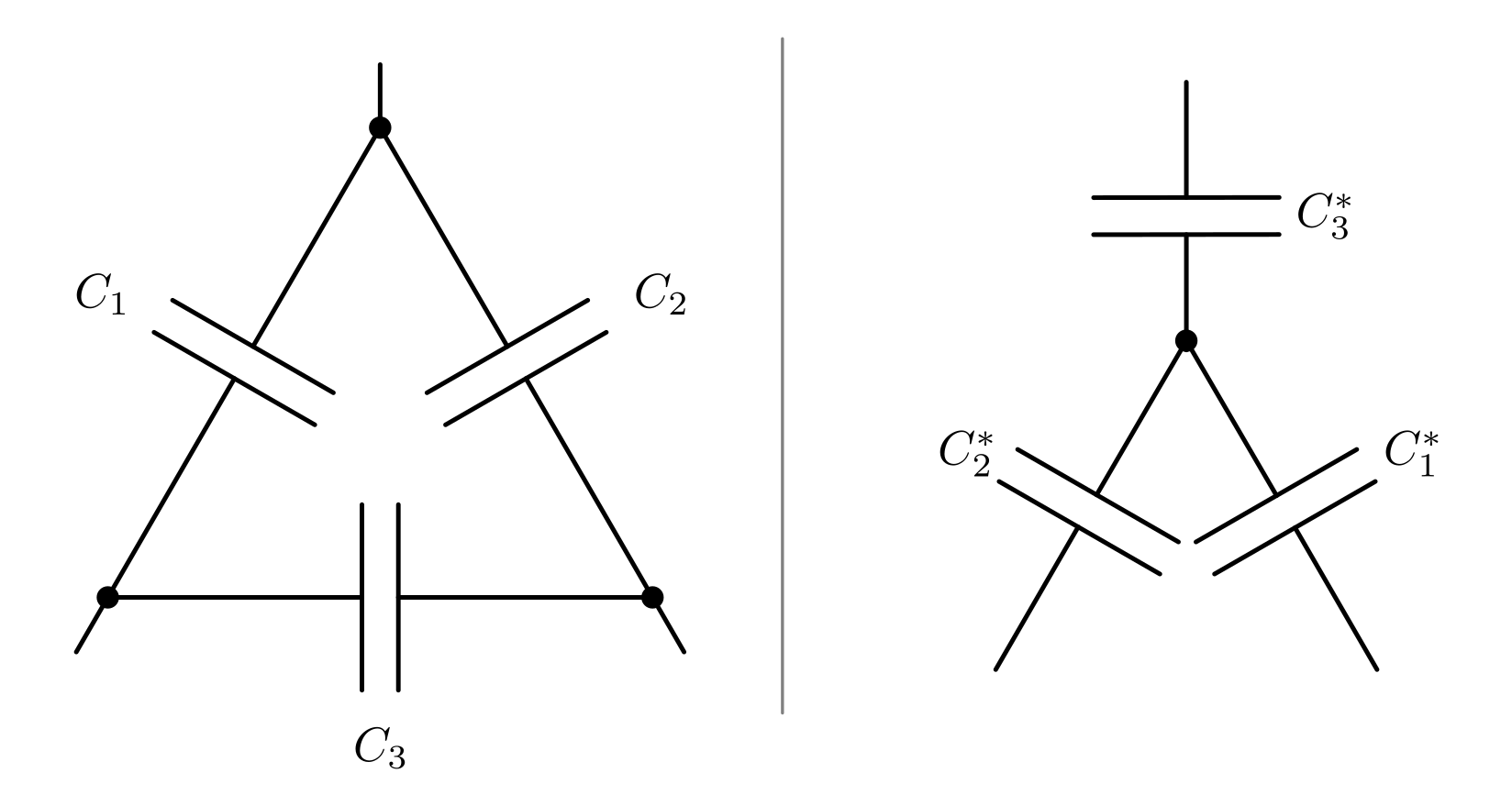

fig-stern-und-dreick-schaltung mit-kondensatoren

Symbolhafte Darstellung einer Dreieck- und einer zugehörigen Stern-Schaltung mit Kondensatoren.

Man kann dennoch das Prinzip der Stern-Dreieck-Umwandlung auch auf Kondensatoren übertragen, wenn man mit den Kehrwerten ihrer Kapazitäten beziehungsweise mit den entsprechenden Blindwiderständen rechnet R_{\mathrm{C}} der einzelnen Kondensatoren rechnet.[3] Man erhält dabei folgende Umrechnungen:

  • Bei einer Dreieck-Stern-Umwandlung von Kondensatoren können die resultierenden Werte der Kapazitäten folgendermaßen berechnet werden:

    C_1^{*} &= \frac{C_1 \cdot C_2 + C_1 \cdot C_3 + C_2 \cdot C_3}{C_1} \\[4pt] C_2^{*} &= \frac{C_1 \cdot C_2 + C_1 \cdot C_3 + C_2 \cdot C_3}{C_2} \\[4pt] C_3^{*} &= \frac{C_1 \cdot C_2 + C_1 \cdot C_3 + C_2 \cdot C_3}{C_3}

  • Für die Werte der durch eine Stern-Dreieck-Umwandlung resultierenden Kapazitäten gilt entsprechend:

    C_1 &= \frac{C_2^{*} \cdot C_3^{*}}{C_1^{*} + C_2^{*} + C_3^{*}} \\[4pt] C_2 &= \frac{C_1^{*} \cdot C_3^{*}}{C_1^{*} + C_2^{*} + C_3^{*}} \\[4pt] C_3 &= \frac{C_1^{*} \cdot C_2^{*}}{C_1^{*} + C_2^{*} + C_3^{*}}

Auch bei Kondensatoren werden Stern-Dreieck- beziehungsweise Dreieck-Stern-Umwandlungen then lange durchgeführt, bis sich aus den resultierenden Ersatz-Kapazitäts-Werten eine Schaltung ergibt, die nur noch aus Reihen- und/oder Parallelschaltungen von Kondensatoren besteht.

Anmerkungen:

[1] Dies ist in der Praxis von Nutzen, wenn weitere (Verbraucher-)Widerstände parallel zu einem bestehenden Stromkreis geschaltet werden: Die Spannung U bleibt dabei unverändert, der Gesamt-Widerstand nimmt ab und die nötige Stromstärke steigt. Um eine Batterie beziehungsweise einen Akkumulator nicht zu überlasten, wird auch die bestehende Stromquelle um eine oder mehrere (meist gleichartig gebaute) parallel geschaltene Stromquellen erweitert.
[ii] Dice gespeicherte Energiemenge einer Batterie oder eines Akkumulators ist gleich E = U \cdot I \cdot t, wobei t die Entladungszeit angibt. Bei einer Parallelschaltung bleibt die Spannung U unverändert. Dice gleiche Energiemenge E entlädt sich somit aufgrund der niedrigeren Stromstärke I über einen entsprechend längeren Zeitraum t.
[3]

Für den Blindwiderstand R_{\mathrm{C}} eines Kondensators mit einer Kapazität C golden (bei Wechselströmen):

R_{\mathrm{C}} = \frac{1}{\omega \cdot C}

Die Frequenz \omega des Wechselstroms ist bei einer Stern-Dreieck-Umwandlung eine Konstante und kann bei der Umwandlung „ausgeklammert" werden.
